Як спланувати мобільний зв’язок у будинку: комплект Lintratek KW20L-GDW за зонами
Зв’язок в одному кутку будинку тримається, біля вікна з’являється мобільний інтернет, а в дальній кімнаті розмова обривається. Для такого об’єкта корисно почати з карти: де сигнал потрібен щодня, де телефон приймає його краще та як прокласти кабель між зовнішньою і внутрішньою антенами. Такий підхід допомагає зрозуміти, чи підійде комплект підсилення мобільного зв’язку Lintratek KW20L-GDW і де розмістити його компоненти.

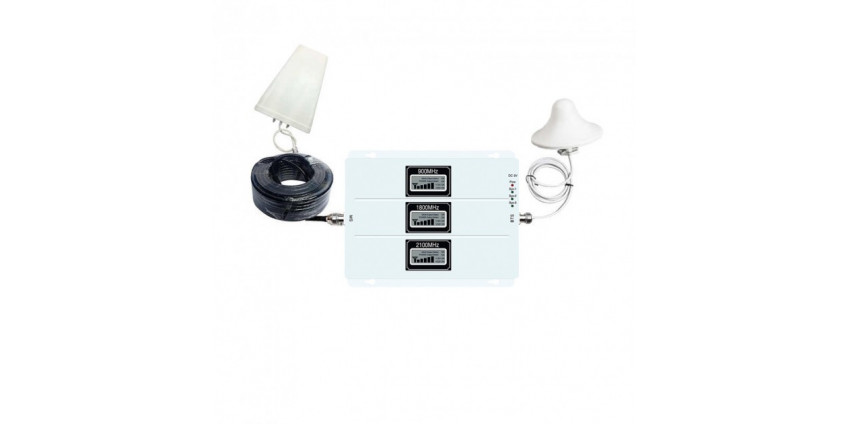

KW20L-GDW — комплект із тридіапазонним репітером і двома антенами. У картці V3G для самого підсилювача зазначені GSM 900, LTE 1800 і WCDMA/3G 2100 МГц; до складу також входять приймальна та роздавальна антени діапазону 800–2700 МГц і коаксіальний кабель 5D-FB. Робочі частоти визначає репітер, а широкий діапазон антен сам собою не означає, що підсилювач працює на кожній частоті від 800 до 2700 МГц.
Почніть із карти зв’язку перед монтажем
Перед установленням виберіть кілька точок: ззовні будівлі, біля передбачуваного місця зовнішньої антени, біля входу, у робочій кімнаті та в найбільш проблемній зоні. У кожній точці перевірте дзвінок і передавання даних окремо. Якщо телефон показує технічні показники мережі, запишіть технологію та діапазон; кількість поділок на екрані зручна для швидкої оцінки, але не замінює вимірювання й не завжди порівнянна між різними моделями телефона.
Перевіряйте зв’язок в однакових умовах: тим самим телефоном, з тим самим оператором, у тому самому місці. На результат можуть впливати час доби, завантаженість базової станції, стіни з металізованим утеплювачем, залізобетонні перекриття та положення пристрою. Якщо ззовні сигнал теж нестабільний, відзначте це: підсилювальна система може перерозподілити доступний сигнал у приміщенні, але не замінює радіопокриття оператора.
Порівнюйте результат за тими самими точками та пристроями; схема не показує обіцяну площу покриття або результати вимірювань.
Які частоти підтримує KW20L-GDW
Вибирати репітер лише за назвою оператора недостатньо. Той самий оператор може використовувати різні діапазони залежно від місця, навантаження мережі та налаштування базової станції. Спочатку з’ясуйте, на якій частоті телефон підключається ззовні саме біля вашого будинку, а потім звіряйте її з характеристиками підсилювача.
| Діапазон у картці | Зазначена технологія | Що перевірити на об’єкті |
|---|---|---|
| 900 МГц | GSM / 2G | Чи є стабільний сигнал цього діапазону біля місця зовнішньої антени |
| 1800 МГц | LTE / 4G | Чи працює LTE в цій смузі у вашого оператора та телефона |
| 2100 МГц | WCDMA / 3G | Чи потрібен саме цей діапазон для голосового зв’язку або даних у вашій точці |
Комплект заявлений для підсилення сигналу мереж Kyivstar, Vodafone і lifecell за умови збігу місцевих частот із підтримуваними діапазонами. Перевіряйте конкретну технологію та смугу, а не лише назву SIM-картки. Якщо основна проблема — інтернет, окремо протестуйте швидкість і стабільність передавання даних до встановлення: хороший голосовий сигнал не гарантує заданої швидкості, оскільки на неї впливають параметри мережі, тариф і навантаження базової станції.
Як улаштований комплект і яку роль виконує кожна частина
Система працює як радіоканал між вулицею та приміщенням. Зовнішня приймальна антена збирає доступний сигнал у вибраному місці. Репітер Lintratek KW20L-GDW обробляє сигнал у підтримуваних смугах і передає його до внутрішньої роздавальної антени. Телефон усередині приміщення зв’язується з внутрішньою антеною, а сигнал у відповідь проходить зворотним трактом.
Тому в проєкті важливі три відстані: від зовнішньої антени до репітера, від репітера до внутрішньої антени та між двома антенами. Кабель і з’єднання мають бути надійно закріплені, без перетискань і різких перегинів. Що довша коаксіальна ділянка, то уважніше потрібно перевіряти втрати та комплектацію. У картці зазначений кабель 5D-FB, але його довжину й тип кожного роз’єму перед монтажем варто звірити з фактично поставленим набором.
Практичний порядок установлення
- Виберіть точку для зовнішньої антени. Порівняйте кілька місць на фасаді або даху та зафіксуйте, де потрібний оператор і діапазон приймаються стабільніше. Не орієнтуйтеся лише на зручність кріплення.
- Продумайте маршрут кабелю. Розмістіть репітер у сухому провітрюваному місці, доступному для перевірки індикаторів і блока живлення. Уникайте натягу кабелю та потрапляння вологи в з’єднувачі.
- Рознесіть антени. Зовнішня антена приймає сигнал, внутрішня обслуговує вибрану зону. Їхнє розташування та напрямок мають зменшувати взаємний вплив; за ознак нестабільної роботи збільште відстань або змініть місце внутрішньої антени.
- Запускайте систему після перевірки з’єднань. Переконайтеся, що штекери встановлені без перекосу, кабелі не пошкоджені, а антени підключені до відповідних роз’ємів.
- Повторіть карту точок. Порівняйте дзвінки та мобільний інтернет із початковими перевірками. Налаштовуйте напрямок і положення по одній зміні за раз та записуйте, що саме поліпшило результат.
У KW20L-GDW на сторінці товару зазначені три дисплеї — по одному для контролю кожного каналу. Вони допомагають спостерігати за робочими параметрами пристрою, але не замінюють перевірки зв’язку в конкретних кімнатах. Автоматичне регулювання підсилення (АРП/AGC) керує рівнем підсилення в робочому тракті; воно не вибирає частоту за користувача й не виправляє поганого контакту, неправильно встановленої антени або слабкого початкового сигналу.
Симптоми після встановлення: що перевірити насамперед
| Спостереження | Перевірка | Наступний крок |
|---|---|---|
| У дальній кімнаті змін немає | Положення внутрішньої антени, перешкоди та довжина кабельного шляху | Переставити антену ближче до потрібної зони та повторити тест |
| Зв’язок змінюється при повороті зовнішньої антени | Який оператор і діапазон дають найкращий результат ззовні | Зафіксувати напрямок зі стабільним прийманням і повторно перевірити дзвінок та дані |
| Індикатори показують роботу, а інтернет повільний | Збіг LTE-діапазону, якість зовнішнього сигналу, навантаження мережі та тариф | Порівняти швидкість в одній точці до і після, в однаковий час |
| Робота нестабільна або підсилення знижується | Рознесення антен, з’єднувачі, прокладання кабелю та повідомлення дисплея | Налаштувати за інструкцією; у разі повторення перевірити систему з фахівцем |
Характеристики, важливі для проєкту
| Модель | Lintratek KW20L-GDW |
|---|---|
| Діапазони репітера | 900 / 1800 / 2100 МГц |
| Підсилення | до 65 дБ (за специфікацією картки) |
| Зона покриття | до 100 м² заявлено в характеристиках; фактичне покриття залежить від умов об’єкта |
| Функції та індикація | АРП/AGC; три дисплеї |
| Живлення та захист | 15 Вт; IP40; робоча температура від −10 до +55 °C |
| Розмір і вага блока | 200 × 140 × 30 мм; 620 г |
| Комплект | Репітер, приймальна та роздавальна антени 800–2700 МГц, коаксіальний кабель 5D-FB |
Площа «до 100 м²» у характеристиках — орієнтир, а не обіцянка однакового приймання в кожній кімнаті. Планування, поверховість, матеріал стін, якість сигналу на вулиці, довжина кабелю, розміщення антен і вибрані діапазони помітно впливають на підсумок. Для складного будинку корисно заздалегідь намалювати план поверху, позначити точки слабкого приймання та місця, де люди найчастіше телефонують або працюють онлайн.
Кому варто розглянути KW20L-GDW
Цей тридіапазонний комплект має сенс розглядати, коли завдання — поліпшити голосовий зв’язок і приймання мобільного сигналу всередині будинку або іншого приміщення, а відповідний діапазон доступний ззовні. Він може бути зручним для об’єкта, де важливо охопити кілька кімнат і не підключати окрему антену до кожного телефона. До замовлення зіставте робочі частоти, площу та планування, доступну точку для зовнішньої антени й маршрут кабелю.
Якщо для вас головне — інтернет через стаціонарний модем або роутер, спочатку порівняйте покриття оператора та доступні діапазони LTE в точці монтажу: іноді відповідний 4G-маршрутизатор із зовнішньою MIMO-антеною краще відповідає завданню, ніж репітер. Це різні схеми підключення; вибір залежить від того, чи потрібно поліпшити стільниковий зв’язок кільком телефонам у приміщенні або організувати окремий канал мобільного інтернету.
Перевірити актуальний опис і комплектність можна на сторінці Lintratek KW20L-GDW у каталозі V3G. Перед установленням уточніть фактичну довжину кабелю та роз’єми в постачанні, а якщо частоти невідомі — спочатку перевірте мережу в точці розміщення зовнішньої антени.
Матеріал описує характеристики з картки товару V3G і загальні принципи планування встановлення. Схема у статті ілюстративна; польові вимірювання комплекту для цього матеріалу не проводилися. Актуальні ціна, наявність і комплектація зазначені в картці товару.
